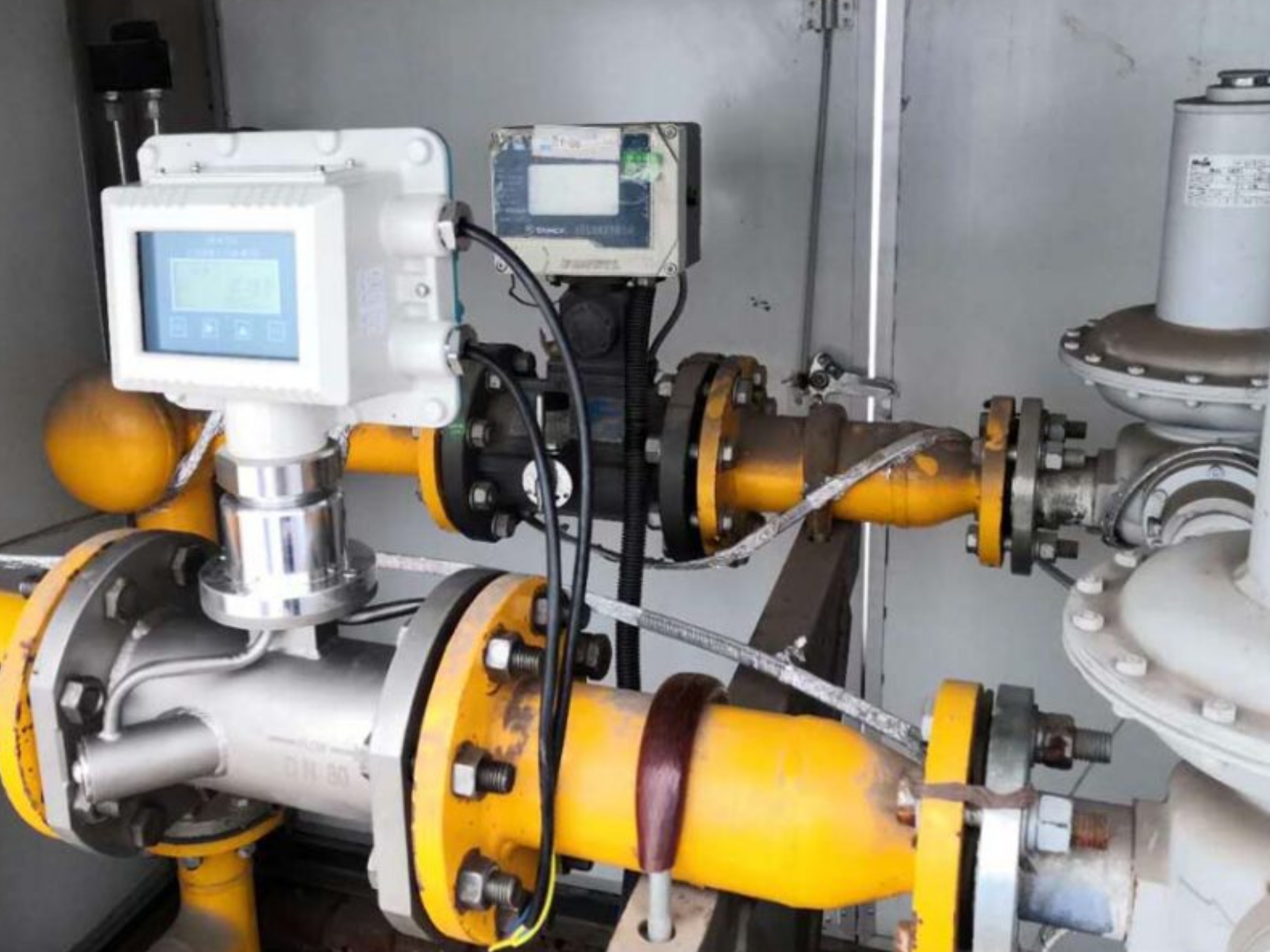

Turbin meter adalah alat ukur aliran gas yang bekerja berdasarkan putaran rotor akibat dorongan aliran gas. Pada aplikasi gas kering, seperti gas alam terolah, fuel gas, nitrogen, atau gas proses, turbin meter mampu memberikan akurasi tinggi selama kondisi instalasi dan operasi sesuai desain. Namun karena bersifat mekanis dan presisi, alat ini sangat sensitif terhadap gangguan kecil. Jika tidak ditangani dengan benar, error pengukuran dapat muncul dan berdampak langsung pada akurasi data operasi maupun perhitungan energi.

Artikel ini membahas penyebab utama error turbin meter pada gas kering serta solusi teknis yang relevan untuk aplikasi industri.

Penyebab Turbin Meter Error

1. Instalasi Tidak Tepat

Kesalahan instalasi sering menjadi sumber masalah sejak awal. Pemasangan yang tidak sejajar, posisi meter terlalu dekat dengan elbow, tee, reducer, atau control valve akan merusak profil aliran gas sebelum memasuki rotor. Aliran yang tidak seragam menyebabkan rotor berputar tidak stabil sehingga hasil pengukuran menyimpang.

Selain itu, kesalahan sederhana seperti pemasangan gasket flange yang menonjol ke dalam pipa dapat menciptakan gangguan aliran lokal yang sulit terdeteksi namun berdampak besar pada akurasi.

Solusi:
Pastikan arah pemasangan sesuai dengan arah aliran pada body meter. Sediakan panjang pipa lurus upstream dan downstream sesuai rekomendasi pabrikan. Pastikan gasket antar flange rata dan tidak masuk ke dalam pipa karena dapat memotong profil aliran gas.

2. Profil Aliran Gas Tidak Stabil

Meskipun gas dalam kondisi kering, aliran tetap dapat mengalami turbulensi atau pulsasi, terutama jika terdapat kompresor, pressure regulator, atau valve kontrol yang bekerja secara dinamis. Aliran yang belum berkembang sempurna akan menyebabkan fluktuasi kecepatan rotor.

Solusi:
Gunakan flow conditioner atau straightener sebelum turbin meter. Tempatkan meter pada lokasi yang cukup jauh dari sumber gangguan aliran. Jaga kestabilan tekanan dan laju aliran selama operasi pengukuran.

3. Kontaminasi Partikel Halus

Gas kering tidak selalu berarti gas bersih. Debu halus, karat dari pipa, atau sisa partikel konstruksi dapat terbawa aliran gas. Partikel ini akan meningkatkan gesekan pada bearing dan rotor, menyebabkan perlambatan putaran dan penurunan akurasi.

Dalam jangka panjang, kontaminasi partikel dapat mempercepat keausan komponen internal.

Solusi:
Pasang filter gas atau strainer di upstream turbin meter dengan ukuran mesh yang sesuai. Pastikan pipa bersih sebelum commissioning dan lakukan inspeksi filter secara berkala.

4. Gesekan Mekanis (Mechanical Friction)

Gesekan mekanis merupakan faktor penting pada turbin meter gas kering, terutama saat beroperasi pada laju aliran rendah. Bearing yang kurang pelumasan atau terkontaminasi partikel halus akan meningkatkan friction, sehingga rotor melambat meskipun aliran masih ada.

Kondisi ini biasanya menghasilkan error negatif yang cukup besar pada pembacaan flow.

Solusi:
Lakukan pelumasan sesuai jadwal dan rekomendasi pabrikan. Pastikan gas yang mengalir benar-benar kering dan bersih. Periksa kondisi bearing dan shaft secara periodik untuk mendeteksi peningkatan gesekan sejak dini.

5. Keausan Komponen Internal

Pengoperasian jangka panjang, terutama mendekati batas maksimum aliran, dapat menyebabkan keausan pada bearing, rotor, dan shaft. Keausan ini mengubah karakteristik mekanis turbin meter sehingga hubungan antara kecepatan rotor dan laju aliran menjadi tidak linear.

Solusi:
Lakukan inspeksi internal secara berkala. Ganti komponen yang telah melewati batas toleransi. Terapkan program maintenance dan overhaul yang terencana.

6. Gangguan Sistem Elektrikal

Sinyal dari pickup sensor turbin meter dapat terganggu oleh noise listrik dari motor, inverter, atau peralatan bertegangan tinggi di sekitar area instalasi. Gangguan ini menyebabkan sinyal pulsa tidak stabil dan pembacaan fluktuatif.

Solusi:
Pastikan sistem grounding terpasang dengan baik. Gunakan kabel sinyal berpelindung dan pisahkan jalur kabel instrument dari kabel daya.

7. Operasi di Luar Range (Rangeability)

Setiap turbin meter memiliki batas laju aliran minimum (Qmin) dan maksimum (Qmax).

Jika beroperasi di bawah Qmin, gaya dorong gas tidak cukup untuk mengatasi gesekan bearing sehingga rotor berputar sangat lambat atau berhenti, menyebabkan pembacaan rendah atau nol. Sebaliknya, operasi di atas Qmax dapat menyebabkan overspeeding yang mempercepat keausan bearing dan berisiko merusak rotor.

Solusi:
Pastikan pemilihan ukuran turbin meter didasarkan pada laju aliran operasi aktual, bukan hanya ukuran pipa. Evaluasi kondisi operasi minimum dan maksimum sejak tahap desain sistem.

Kesimpulan

Pada aplikasi gas kering, turbin meter mampu memberikan performa pengukuran yang sangat andal jika digunakan sesuai karakteristiknya. Sebagian besar error bukan berasal dari alat itu sendiri, melainkan dari instalasi yang kurang tepat, gesekan mekanis, kontaminasi partikel, serta kesalahan dalam pemilihan range operasi. Dengan pendekatan desain yang benar dan perawatan yang konsisten, turbin meter dapat beroperasi akurat dan stabil dalam jangka panjang.
