Panduan teknis penentuan ukuran pelat orifice (orifice plate sizing) untuk aplikasi pengukuran aliran proses maupun fiskal, disusun oleh Tim Teknis PT Kian Santang Muliatama Tbk.
1. Pendahuluan

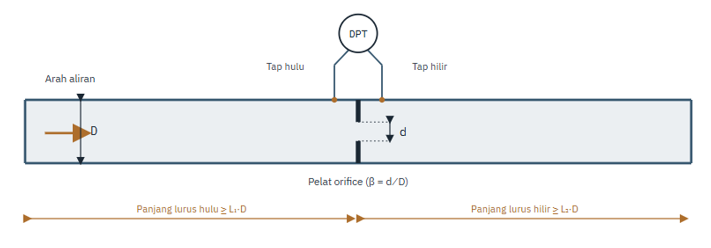

Orifice flow meter adalah salah satu jenis differential pressure (DP) flow meter yang paling luas digunakan di industri minyak dan gas, baik untuk pengukuran proses maupun pengukuran fiskal/custody transfer. Prinsip kerjanya relatif sederhana: sebuah pelat berlubang (orifice plate) dipasang sebagai elemen primer di dalam jalur pipa untuk menciptakan restriksi terhadap aliran fluida, sehingga timbul selisih tekanan (differential pressure, ΔP) yang berbanding lurus dengan kuadrat laju alir. Elemen sekunder berupa differential pressure transmitter (DPT) membaca ΔP tersebut, kemudian sistem Flow Computer mengonversinya menjadi nilai laju alir melalui hubungan akar kuadrat.
Akurasi pengukuran sangat ditentukan oleh proses sizing, yaitu penentuan diameter bukaan (bore) pelat orifice yang tepat terhadap diameter dalam pipa, rentang tekanan diferensial instrumen, dan kondisi proses aktual (laju alir, tekanan, temperatur, serta sifat fisik fluida). Sizing yang tidak tepat dapat berakibat pada rentang ukur yang tidak sesuai kebutuhan operasi, akurasi buruk pada laju alir rendah, ketidaksesuaian terhadap batas keberlakuan standar acuan, hingga kebutuhan modifikasi ulang di lapangan.
Artikel ini merangkum metodologi sizing pelat orifice tipe konsentris (concentric, sharp-edged) yang umum diterapkan pada proyek instrumentasi dan metering gas di Indonesia, dengan mengacu pada praktik lapangan serta kode dan standar internasional yang berlaku.
2. Prinsip Kerja

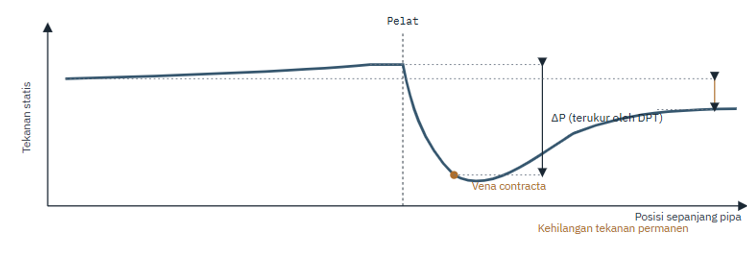

Ketika fluida melewati restriksi pada pelat orifice, kecepatan aliran pada bukaan meningkat sehingga tekanan statis turun (sesuai prinsip kekekalan energi/Bernoulli). Titik tekanan statis terendah tidak persis berada di bidang pelat, melainkan sedikit di hilirnya — pada titik penampang pancaran aliran paling sempit yang disebut vena contracta. Setelah melewati titik tersebut, pancaran aliran melebar kembali mengisi penampang pipa, dan sebagian tekanan pulih (pressure recovery). Namun karena adanya gesekan dan turbulensi, tekanan tidak pernah pulih sepenuhnya ke nilai hulu — selisih inilah yang dikenal sebagai kehilangan tekanan permanen (permanent pressure loss), salah satu efek utama dari metode pengukuran jenis orifice.

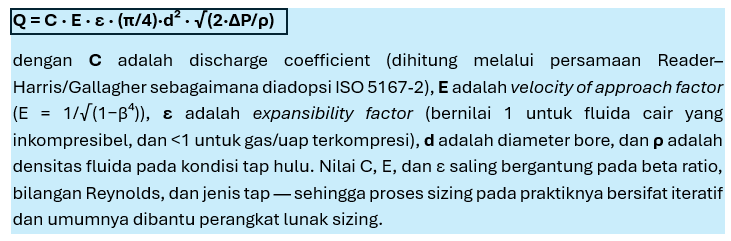

Secara umum, persamaan dasar laju alir volumetrik melalui pelat orifice konsentris dinyatakan sebagai:
3. Standar dan Kode Acuan
Terdapat beberapa standar internasional yang diakui secara luas untuk perhitungan dan instalasi orifice flow meter. Pemilihannya bergantung pada jenis fluida, ukuran pipa, dan tujuan pengukuran (proses biasa atau fiskal/custody transfer).
Standar | Cakupan | Catatan penerapan |
ISO 5167-2 / ASME MFC-3M | Cairan & gas umum, ukuran pipa nominal 2″ s.d. 40″ | Basis kalkulasi discharge coefficient utama (metode Reader–Harris/Gallagher); paling umum diminta dalam spesifikasi klien. |
AGA Report No. 3 / API MPMS Chapter 14.3 | Gas alam & hidrokarbon gas, terutama pengukuran fiskal/custody transfer | Rujukan umum proyek gas hulu–hilir di Indonesia; menyediakan opsi rentang ΔP lanjutan bila diperlukan. |
ASME MFC-14M | Integral (honed) orifice meter, ukuran pipa < 2″, corner tap | Digunakan untuk ukuran pipa yang tidak dicakup ISO 5167-2. |
Sebagian besar spesifikasi klien mensyaratkan kalkulasi utama mengacu pada ISO 5167-2 atau AGA Report No.3 untuk fluida natural gas. Untuk konfigurasi pelat orifice yang tidak tercakup di dalamnya, metode sizing beralih ke ASME MFC-14M, atau referensi tambahan seperti buku Flow Measurement Engineering Handbook karya R.W. Miller, sesuai preferensi dan spesifikasi proyek yang berlaku.
4. Parameter Kunci dalam Sizing
4.1 Beta ratio (β = d/D)
Beta ratio adalah rasio antara diameter bore pelat orifice terhadap diameter dalam pipa (β = d/D). Nilai ini menjadi parameter sentral yang dicari secara iteratif bersamaan dengan rentang ΔP. Semakin kecil beta ratio, semakin besar restriksi yang tercipta sehingga ΔP yang dihasilkan lebih besar (lebih sensitif namun kehilangan tekanan permanen juga lebih besar); sebaliknya, beta ratio yang besar menghasilkan ΔP lebih kecil dengan kehilangan tekanan permanen yang lebih rendah, namun resolusi pengukuran berkurang.
Sesuai ISO 5167-2, rentang beta ratio yang berlaku untuk perhitungan koefisien debit umumnya dibatasi pada kisaran 0,3 sampai 0,7 sedangkan pada AGA Report No.3 dibatasi pada 0,1 sampai 0,75 dimana minimum uncertainty berada pada ϐ 0,2 sampai 0,67. Banyak spesifikasi klien mengikuti rentang ini secara langsung sebagai kriteria penerimaan sizing, dengan kemungkinan peningkatan hingga 0,75 untuk ukuran pipa yang besar apabila diizinkan oleh spesifikasi proyek.
4.2 Bilangan Reynolds minimum
Persamaan discharge coefficient dalam ISO 5167-2 hanya berlaku di atas ambang bilangan Reynolds pipa tertentu — secara umum tidak mencakup kondisi dengan Reynolds number pipa di bawah 5.000. Kondisi ini wajib diverifikasi pada laju alir minimum, karena itulah titik paling kritis di mana Reynolds number berada pada nilai terendah sepanjang rentang operasi.
4.3 Rentang tekanan diferensial (ΔP)
Rentang ΔP idealnya dipilih dari deret nilai standar instrumen yang lazim tersedia secara komersial, misalnya 5, 10, 50, 100, dan 200 inH₂O (atau padanan metriknya). Sebagian engineer menggunakan angka sekitar 2.500 mmWC (~100 inH₂O) sebagai titik awal iterasi yang praktis, karena cenderung menghasilkan kombinasi instrumen dan kondisi proses yang baik — meski nilai ini bukan ketentuan baku dan tetap harus disesuaikan dengan spesifikasi proyek. Sebagai praktik umum, rentang ΔP di atas 200 inH₂O sebaiknya dihindari sebelum mempertimbangkan opsi lain (misalnya menaikkan ukuran pipa); apabila rentang yang lebih tinggi tetap diperlukan, hal tersebut perlu diverifikasi terhadap API MPMS Chapter 14.3.
4.4 Rasio turndown
Karena hubungan antara ΔP dan laju alir bersifat kuadratik (akar kuadrat pada sisi pembacaan), ketidakpastian pengukuran meningkat tajam pada laju alir rendah. Oleh karena itu, orifice flow meter umumnya dibatasi pada rasio turndown 3:1, meskipun sejumlah spesifikasi klien mengizinkan hingga 5:1. Selain turndown pada sisi flow, turndown pada DP transmitter itu sendiri juga harus diverifikasi agar ΔP pada laju alir minimum masih berada dalam rentang kerja transmitter yang akurat. Jika rasio turndown yang dibutuhkan proses lebih lebar dari kemampuan satu set elemen primer/transmitter, opsi penambahan transmitter kedua untuk rentang rendah dapat dipertimbangkan, dengan persetujuan klien.

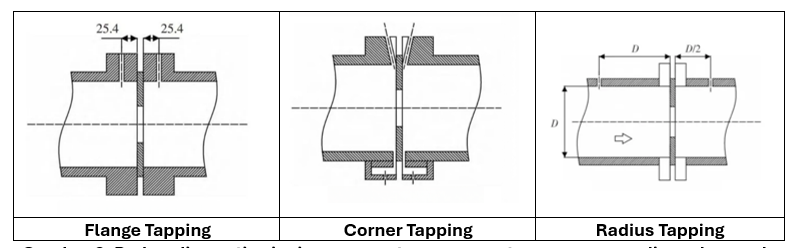

5. Jenis dan Penempatan Pressure Tap
Pemilihan jenis tap tekanan berkaitan langsung dengan ukuran pipa dan kelas tekanan (rating) sambungan flange yang digunakan.
- Corner tap — diambil tepat pada sudut pelat (muka hulu dan hilir). Umum digunakan pada integral/honed orifice meter untuk ukuran pipa < 2″ mengacu ASME MFC-14M.
- Flange tap — diambil pada jarak 1 inci (25,4 mm) dari kedua muka pelat, jenis tap paling umum di industri proses migas. Umumnya digunakan untuk ukuran pipa 2″ s.d. 14″.
- Radius tap (D dan D/2 tap) — tap hulu diambil pada jarak nominal 1×D, dan tap hilir pada 0,5×D dari pelat (mendekati lokasi vena contracta). Digunakan pada ukuran pipa di atas batas flange tap (>14″, atau >12″ untuk kelas ANSI CL600 ke atas).

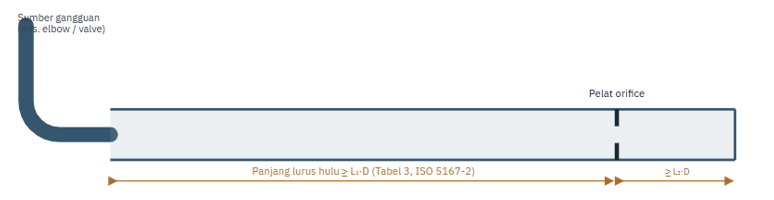

6. Persyaratan Panjang Pipa Lurus (Straight Run)
Persamaan discharge coefficient pada ISO 5167-2 diturunkan dengan asumsi profil kecepatan aliran yang sudah berkembang penuh (fully developed) saat mencapai pelat orifice. Karena itu, dibutuhkan panjang pipa lurus yang cukup di sisi hulu — bebas dari gangguan seperti elbow, tee, reducer, expander, atau valve — agar profil aliran tidak terdistorsi. Panjang lurus di sisi hilir juga diperlukan, terutama agar tap tekanan (khususnya D/2 tap) membaca kondisi aliran setelah melewati zona pemulihan vena contracta.
Kebutuhan panjang lurus ini diatur dalam Tabel 3, ISO 5167-2 terutama untuk instalasi tanpa pengkondisi aliran (Flow Conditioner). Tabel 3 ini mengorelasikan jenis dan konfigurasi gangguan aliran di hulu terhadap beta ratio terpilih. Tabel terdiri dari dua kolom acuan: kolom A untuk persyaratan tanpa penambahan ketidakpastian (umumnya diterapkan untuk aplikasi metering dan custody transfer), dan kolom B yang mengizinkan penambahan ketidakpastian sebesar 0,5% apabila kolom A tidak dapat dipenuhi karena keterbatasan tata letak. Secara umum, kebutuhan panjang lurus hulu dapat berkisar dari sekitar 10D hingga lebih dari 40D — bergantung pada jenis gangguan dan nilai beta ratio — sementara kebutuhan di sisi hilir jauh lebih pendek. Karena rentangnya bervariasi cukup signifikan per kasus, nilai pasti yang berlaku pada suatu konfigurasi harus selalu diambil langsung dari tabel standar terkait, bukan dari aturan praktis (rule of thumb) semata. Beberapa manufaktur/vendor orifice meter juga mempunyai rekomendasi sendiri mengenai panjang pipa lurus minimum yang harus disediakan untuk menjamin tingkat akurasi orifice.
Catatan praktik lapangan: pastikan persyaratan panjang lurus dikomunikasikan sejak dini kepada tim piping/layout. Keterbatasan ruang pada tata letak akhir sering kali baru diketahui setelah plot plan atau piping layout difinalisasi, sehingga perubahan pada tahap tersebut dapat menimbulkan biaya dan waktu tambahan yang signifikan.
7. Prosedur Sizing Langkah demi Langkah
- Kumpulkan data proses: laju alir minimum, normal, dan maksimum; tekanan dan temperatur operasi; densitas serta viskositas fluida; dan diameter dalam pipa aktual dari P&ID/spesifikasi pipa.
- Tentukan rentang ukur (calibrated/measuring range) instrumen berdasarkan data laju alir: laju alir normal umumnya berada pada 50–70% dari span terkalibrasi, sedangkan laju alir minimum dan maksimum berada pada rentang 20–90% span — dengan syarat rasio Qmaks/Qmin (turndown) tidak melampaui batas turndown yang diizinkan (default 3:1, atau sesuai spesifikasi klien).
- Pilih rentang ΔP standar sebagai titik awal iterasi (dari deret nilai standar instrumen, misalnya 50/100/200 inH₂O).
- Hitung beta ratio yang dihasilkan dari kombinasi laju alir maksimum dan ΔP terpilih, menggunakan persamaan discharge coefficient ISO 5167-2 (Reader–Harris/Gallagher) beserta expansibility factor untuk fluida terkompresi — pada praktiknya dibantu perangkat lunak sizing karena sifatnya iteratif.

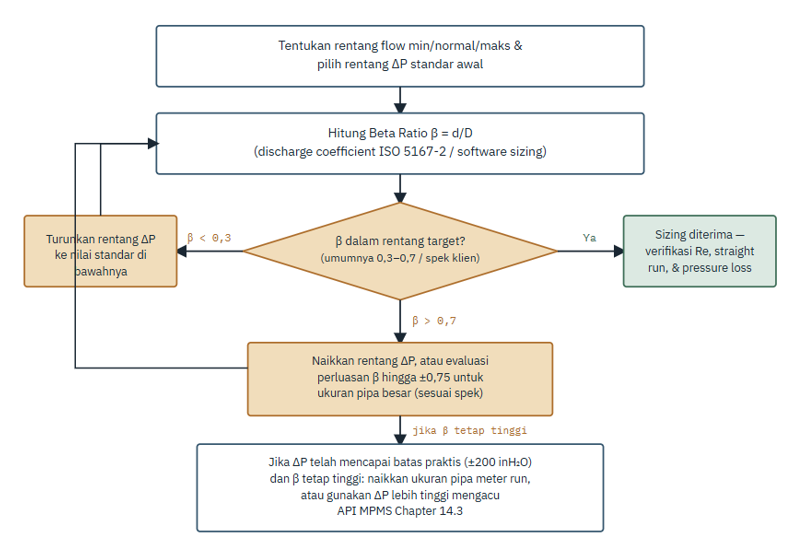

- Evaluasi hasil beta ratio terhadap tiga skenario (lihat diagram alur dan penjelasan pada bagian berikut) dan sesuaikan rentang ΔP atau ukuran pipa apabila diperlukan.
- Verifikasi kelayakan akhir: bilangan Reynolds pada laju alir minimum tetap di atas ambang minimum standar; kehilangan tekanan permanen tidak melampaui alokasi pressure drop dari perhitungan hidrolik proses; panjang lurus pipa hulu/hilir memenuhi Tabel 3 ISO 5167-2 sesuai beta terpilih; serta jenis dan lokasi pressure tap sesuai ukuran pipa dan kelas tekanan yang digunakan.
- Finalisasi diameter bore dan dokumentasikan pada data sheet instrumen, dengan mencatat bahwa sizing akhir tetap mengacu pada perhitungan vendor yang menggunakan perangkat lunak sizing bersertifikat milik mereka sendiri.
8. Contoh Ilustrasi Perhitungan
Sebagai ilustrasi sederhana penerapan langkah di atas — bukan data proyek aktual misalkan sebuah aplikasi memiliki data laju alir sebagai berikut:
Laju alir minimum | Laju alir normal | Laju alir maksimum |
3 m³/jam | 5 m³/jam | 8 m³/jam |
Mengikuti aturan pada langkah 2 (normal ≈ 50–70% span, min/maks ≈ 20–90% span), rentang ukur yang dipilih adalah 0–10 m³/jam. Pada rentang ini, laju alir normal berada di 50% span dan laju alir maksimum di 80% span — keduanya berada dalam batas yang disyaratkan. Rasio turndown Qmaks/Qmin = 8/3 ≈ 2,7:1, masih berada di bawah batas 3:1 sehingga dapat diterima.
Langkah berikutnya adalah memilih rentang ΔP standar awal (misalnya 100 inH₂O) dan menghitung beta ratio yang dihasilkan pada laju alir 10 m³/jam melalui persamaan ISO 5167-2. Jika hasilnya berada di luar 0,3–0,7, ikuti skenario pada Gambar 5: turunkan rentang ΔP apabila β < 0,3, atau naikkan rentang ΔP/pertimbangkan ukuran pipa apabila β > 0,7 — hingga diperoleh kombinasi beta ratio dan diameter bore yang memenuhi seluruh kriteria penerimaan.
Catatan Praktis Tambahan
- Hasil sizing manual atau melalui perhitungan awal berfungsi sebagai basis verifikasi dan review teknis; diameter bore final tetap perlu dikonfirmasi melalui perhitungan vendor menggunakan perangkat lunak sizing bersertifikat milik vendor.
- Untuk aplikasi pengukuran fiskal/custody transfer gas, lakukan verifikasi tambahan terhadap AGA Report No. 3 / API MPMS Chapter 14.3 terkait uncertainty, koreksi ekspansi termal pelat dan pipa, serta jadwal kalibrasi/inspeksi berkala pelat orifice.
- Batas Kesalahan yang Diizinkan (BKD) mengenai Meter Gas Orifice yang digunakan untuk metrologi legal berdasarkan Keputusan Direktur Jenderal Perlindungan Konsumen dan tertib Niaga Nomor 17 Tahun 2025 tentang Syarat Teknis Meter Gas Orifice yaitu sebagai berikut:
- BKD Pengujian Statis sebesar: ±0,5%;
- BKD Pengujian Dinamis sebesar: ±1%;
- Batas ketidakpastian (uncertainty) maksimum yang diizinkan untuk sistem MGO sebesar 1%
Sizing orifice flow meter merupakan proses berulang yang mempertemukan beberapa parameter laju alir, rentang tekanan diferensial, beta ratio, dan konfigurasi instalasi dalam batas-batas yang ditetapkan standar acuan. Pemahaman yang tepat terhadap prinsip kerja dan persyaratan standar ini penting untuk memastikan hasil pengukuran yang andal, baik untuk kebutuhan proses maupun pengukuran fiskal. Tim Teknis PT Kian Santang Muliatama Tbk. berpengalaman menangani engineering, dokumentasi teknis, serta review sizing dan instalasi sistem metering (orifice, ultrasonic flow meter, flow computer) untuk berbagai proyek gas di Indonesia.
Sumber & bacaan lanjutan
Mendapara, K., “Orifice flow meter sizing”, World of Instrumentation, 2024 — worldofinstrumentation.com
ISO 5167-2, Measurement of fluid flow by means of pressure differential devices — Part 2: Orifice plates
API Manual of Petroleum Measurement Standards (MPMS), Chapter 14.3 / AGA Report No. 3, Orifice Metering of Natural Gas
