Setiap kali gas atau cairan bertekanan mengalir dari sumber ke titik pemakaian, ada satu komponen yang bekerja tanpa henti menjaga tekanan tetap berada di batas amannya: Regulator Tekanan. Alat ini tidak memerlukan listrik, sinyal kontrol, atau instrumen tambahan alat ini memanfaatkan energi dari sistem itu sendiri untuk membuka dan menutup aliran secara otomatis.
Regulator vs. Control Valve: Apa Bedanya?
Regulator tekanan dan control valve (katup kontrol) merupakan dua komponen penting dalam sistem pengaturan aliran fluida, baik gas maupun cairan. Meskipun keduanya berfungsi mengendalikan tekanan atau aliran, perbedaan regulator dan control valve terletak pada prinsip kerja dan kebutuhan sistem kontrolnya.
Control valve umumnya menggunakan sumber daya eksternal, seperti udara instrumen atau sinyal listrik, serta perangkat pendukung berupa transmitter dan controller untuk mengatur posisi katup sesuai kebutuhan operasional.
Sebaliknya, regulator tekanan (pressure regulator) bekerja secara mandiri atau self-operated. Komponen ini memanfaatkan energi dari tekanan fluida yang dikendalikan untuk menggerakkan mekanisme internal secara otomatis, sehingga tidak memerlukan instrumen kontrol eksternal untuk menjalankan fungsi pengaturan dasarnya.
Karena memiliki desain yang relatif sederhana dan tidak bergantung pada sistem kontrol eksternal, regulator tekanan dapat menjadi pilihan yang efisien dari segi instalasi dan perawatan, selama karakteristik pengendaliannya sesuai dengan kebutuhan aplikasi. Oleh karena itu, regulator banyak digunakan dalam berbagai sistem distribusi gas, jaringan gas, dan fasilitas industri minyak dan gas (migas) untuk membantu menjaga tekanan tetap stabil dan aman.
Dua Jenis Utama Regulator Tekanan
Secara umum, regulator tekanan gas dibagi menjadi dua kategori utama berdasarkan mekanisme pengaturan tekanannya, yaitu direct-operated regulator (self-operated regulator) dan pilot-operated regulator. Keduanya memiliki prinsip kerja yang berbeda dalam mendeteksi perubahan tekanan dan menyesuaikan bukaan katup untuk mempertahankan tekanan sesuai dengan nilai yang dibutuhkan.
- Direct-operated regulator: Mengatur tekanan secara langsung melalui mekanisme internal yang merespons perubahan tekanan fluida.
- Pilot-operated regulator: Menggunakan pilot sebagai pengendali untuk membantu mengatur katup utama, sehingga cocok untuk aplikasi tertentu yang membutuhkan kapasitas aliran lebih besar atau pengendalian tekanan yang lebih presisi.
Memahami perbedaan jenis regulator tekanan sangat penting untuk menentukan perangkat yang tepat berdasarkan kapasitas aliran, rentang tekanan, karakteristik fluida, dan kebutuhan operasional sistem gas.
KATEGORI 1

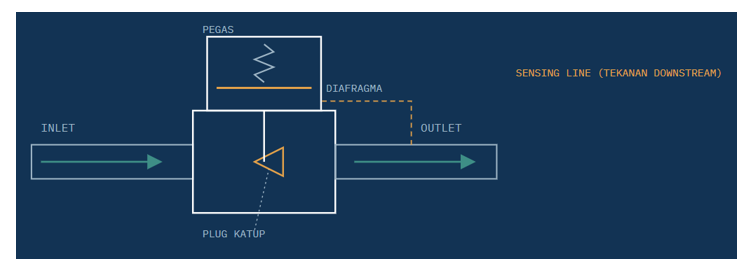

Direct-Operated (Self-Operated)
Cocok untuk tekanan outlet rendah atau sebagai tahap penurunan tekanan awal (rough cut). Tekanan downstream dirasakan lewat internal sensing atau control line eksternal, lalu dilawankan langsung dengan gaya pegas untuk menggerakkan diafragma dan plug katup sehingga mengubah bukaan aliran secara otomatis. Toleransi perubahan tekanannya sekitar 10–20%.
KATEGORI 2

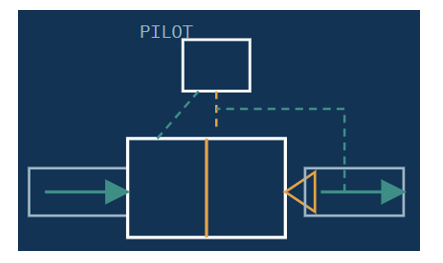

Pilot-Operated
Dipakai untuk laju alir besar atau saat dibutuhkan kontrol presisi tinggi. Diafragma utama merespons cepat terhadap perubahan tekanan downstream, sementara diafragma pilot menyalurkan sebagian tekanan inlet ke sisi lain diafragma utama untuk menyempurnakan posisi akhir plug. Kombinasi dua-jalur ini menghasilkan respons cepat sekaligus presisi.
Lima Jenis Regulator Berdasarkan Fungsinya
Di dalam dua kategori besar tadi, regulator kemudian dibedakan lagi menurut fungsi spesifiknya di dalam sistem. Berikut lima jenis yang paling umum dijumpai di lapangan.
Pressure Reducing Regulator
Menjaga tekanan outlet tetap pada nilai yang diinginkan (setpoint), sambil tetap memasok laju alir yang dibutuhkan sisi downstream (hilir). Ini jenis yang paling banyak digunakan dan menjadi dasar bagi hampir seluruh aplikasi penurun tekanan.
Backpressure Regulator & Relief Valve
Backpressure regulator menjaga tekanan upstream (hulu) tetap stabil dengan mengatur aliran sesuai perubahannya. Relief valve membatasi lonjakan tekanan agar tidak melampaui batas aman, membuka begitu tekanan melebihi setting-nya. Secara desain, keduanya adalah perangkat yang sama — hanya penamaan yang berbeda menurut aplikasi.
Pressure Switching Valve
Dipakai pada sistem logika pneumatik untuk mengalihkan aliran tekanan — ada yang dua arah (on/off), ada pula yang tiga arah, yaitu mengarahkan tekanan inlet dari satu outlet ke outlet lain begitu tekanan yang dipantau melewati batas atas atau bawah yang ditentukan.
Vacuum Regulator
Menjaga tingkat vakum tetap konstan pada sisi inlet regulator, dengan sisi outlet tersambung ke sumber vakum yang lebih tinggi. Katup tetap tertutup sampai penurunan vakum melebihi setting pegas yang ditentukan.
- Vacuum Breaker
Mencegah tingkat vakum melampaui batas tertentu. Katup tetap tertutup hingga kenaikan vakum melewati setting pegas — barulah katup membuka untuk menyeimbangkan kembali tekanan.
Kriteria yang Menentukan Pemilihan Regulator
Memilih regulator yang tepat bukan sekadar mencocokkan ukuran pipa. Ada serangkaian parameter yang perlu dipastikan lebih dulu, karena masing-masing memengaruhi spesifikasi teknis regulator yang akhirnya dipilih. Berikut parameter utama yang biasa menjadi acuan — terutama untuk pressure reducing regulator, dan kriteria yang sama juga berlaku untuk backpressure regulator maupun relief valve.
- Tekanan outlet yang harus dijaga
Menentukan kebutuhan pegas, rating tekanan casing, rating body outlet, ukuran dan rating orifice, hingga ukuran regulator secara keseluruhan.
- Tekanan inlet
Menentukan rating tekanan body inlet, rating dan ukuran orifice, pegas utama (khusus tipe pilot-operated), serta ukuran regulator. Jika tekanan inlet bervariasi cukup besar, hal ini juga memengaruhi akurasi tekanan yang dikendalikan, kapasitas regulator, dan gaya regulator yang dipilih — misalnya two-stage atau unloading.
- Kapasitas alir yang dibutuhkan
Menentukan ukuran regulator, ukuran orifice, serta apakah dibutuhkan tipe direct-operated atau pilot-operated.
- Kemampuan shutoff
Menentukan material disk yang dipakai. Nitrile dan neoprene memberikan shutoff paling rapat. Material lain seperti nylon, teflon (TFE), fluoroelastomer (FKM), dan ethylene propylene (EPDM) dipakai saat material standar tidak cocok, meski umumnya shutoff-nya tidak serapat nitrile atau neoprene. Disk metal dipakai untuk suhu tinggi atau saat elastomer tidak tahan terhadap fluida proses, meski biasanya tidak mencapai shutoff yang benar-benar rapat.
- Jenis fluida proses
Setiap fluida punya karakteristik berbeda — komposisi kimia, sifat korosif, kandungan pengotor, sifat mudah terbakar, tingkat bahaya, hingga batas ledak (explosive limit). Karakteristik ini menentukan material yang boleh bersentuhan langsung dengan fluida.
- Suhu fluida proses
Regulator standar dengan elastomer nitrile atau neoprene umumnya cocok untuk rentang suhu -20°C hingga 82°C. Di luar rentang ini, dibutuhkan material khusus seperti stainless steel, ethylene propylene (EPDM), atau perfluoroelastomer (FFKM).
- Akurasi yang dibutuhkan
Berkaitan dengan droop (disebut juga proportional band atau offset), yaitu seberapa besar penyimpangan tekanan yang masih bisa ditoleransi. Regulator dengan droop besar umumnya bertipe direct-operated tahap awal. Regulator dengan akurasi tinggi (kelompok close control) umumnya bertipe pilot-operated, dibutuhkan misalnya untuk kontrol rasio bahan bakar-udara pada burner atau alat ukur gas yang memerlukan tekanan input stabil demi menjaga akurasi pengukuran.
- Ukuran pipa
Menjadi titik awal yang berguna dalam menentukan ukuran regulator. Jika hasil pemilihan awal menghasilkan regulator yang lebih besar dari ukuran pipa, ini biasanya menandakan ada parameter sebelumnya — tekanan atau laju alir — yang perlu ditinjau ulang.
- Jenis sambungan ujung
Untuk ukuran 2 inci (DN 50) ke bawah umumnya tersedia sambungan ulir NPT atau socket weld. Untuk ukuran 1 inci (DN 25) ke atas tersedia sambungan butt weld maupun flange, meski tidak semua tipe regulator menyediakan seluruh pilihan sambungan tersebut.
- Material konstruksi
Material standar meliputi aluminium, besi cor atau ductile iron, baja, perunggu/kuningan, dan stainless steel. Aplikasi dengan kebutuhan khusus — misalnya servis oksigen — memerlukan material tertentu dan mengharuskan regulator bebas dari oli maupun gemuk.
- Control line
Untuk registrasi tekanan, control line dipasang di sisi downstream pada pressure reducing regulator, dan di sisi upstream pada backpressure regulator. Regulator direct-operated berukuran besar umumnya memakai control line eksternal, sedangkan yang berukuran kecil memakai sensing internal. Regulator pilot-operated umumnya memakai control line eksternal, namun tetap perlu dikonfirmasi untuk setiap tipe.
- Kecepatan respons (stroking speed)
Regulator direct-operated bekerja sangat cepat, sedangkan pilot-operated sedikit lebih lambat. Meski begitu, keduanya tetap jauh lebih cepat dibandingkan kebanyakan control valve.
- Proteksi overpressure
Perlu dipertimbangkan sejak awal, baik menggunakan relief valve eksternal maupun pada sebagian regulator relief valve internal. Kapasitas relief internal umumnya lebih terbatas dibandingkan relief valve yang terpisah.
Mengganti regulator lama?
Jika regulator dipilih untuk menggantikan unit yang sudah terpasang, catat dahulu gaya (style), ukuran, dan nomor tipe regulator lama, serta kebutuhan khususnya — misalnya apakah sensing tekanan downstream memakai control line atau registrasi internal.
Harga bukan segalanya
Harga beli hanyalah sebagian dari total biaya kepemilikan; biaya instalasi dan perawatan juga perlu diperhitungkan. Sebagai gambaran, regulator pilot-operated berukuran 2 inci terkadang memiliki kapasitas setara regulator direct-operated berukuran 3 inci, namun dengan harga lebih rendah.
Regulator tekanan mungkin tidak semencolok instrumen kontrol lain di suatu fasilitas, tetapi perannya sangat menentukan keandalan dan keselamatan sistem gas maupun cairan bertekanan. Memahami cara kerja dan kriteria pemilihannya membantu memastikan sistem tetap beroperasi stabil, efisien, dan aman dalam jangka panjang.
References:
Artikel ini disusun berdasarkan prinsip-prinsip umum regulator tekanan industri, diadaptasi antara lain dari literatur teknis Fisher Regulators — “Introduction to Regulators”.
